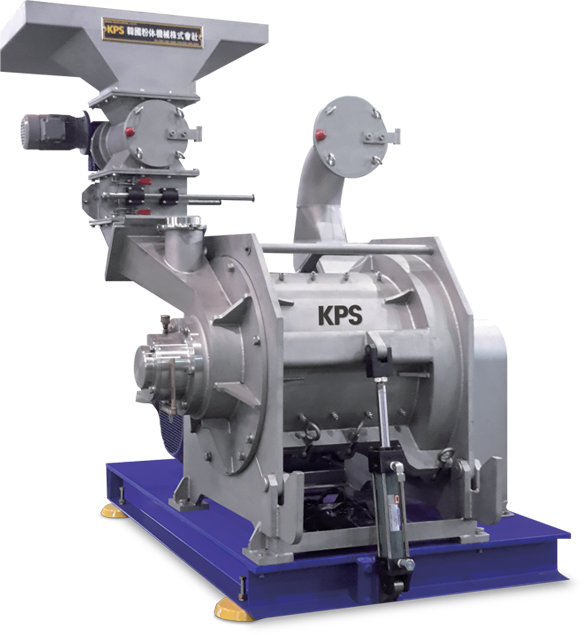

Turbo Mill
원리

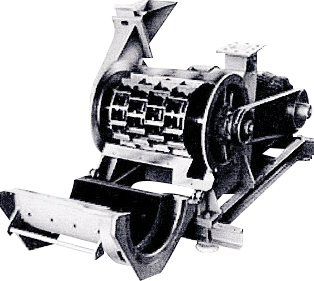

- 회전부는 Distributor③와 원주에 다수의 Wings④가 달린 복수의 Rotor② 및 이것과 접촉되는 Partition discs⑤로 구성되어 있과 Casing⑥은 내면에 다수의 홈이 새겨진 Liner⑦가 장착되어 있으며 수평과 45도면으로 개폐된다.
Rotor②가 소속 회전함으로써 기어안에 강한 와류와 압력진동이 발생한다. 회원료는 공기와 함께 원료공급구에서 흡입되어 lnlet sprial chamber⑨에서 Shaft①의 주위에서 선회운동을 받아 Distributor에 의해 가속되어 Chamber⑧에 균등하게 분배된다.
연이어 강력한 공기의 와류에 의해 순간적으로 분쇄되어 Outlet sprial chamber⑩에서 공기와 함께 외부로 배출된다.분배된다. 연이어 강력한 공기의 와류에 의해 순간적으로 분쇄되어 Outlet sprial chamber⑩에서 공기와 함께 외부로 배출된다.
Applications
Specifications
Model |
HKT-250 | HKT-400 | HKT-600 | HKT-800 | HKT-1000 | |
|---|---|---|---|---|---|---|
| Chamber inner dai | mm | 250 | 400 | 600 | 800 | 1000 |
| Rotor Speed | RPM | 4000~8000 | 2500~5000 | 1750~3500 | 1500~3000 | 1200~2400 |
| Drive Motor | kw | 7.5~11 | 15~30 | 22~45 | 55~75 | 75~110 |
| Throughput ratio | 0.4~0.5 | 1 | 2 | 3~4 | 4~5 | |
| Nuber of Rotors | 1~4 | 1~4(2~8) | 1~4(2~8) | 1~4(2~8) | 1~4(2~8) | |
| Capacity | h/kg | 50~200 | 200~300 | 400~500 | 600~800 | 1000~2000 |
| Dimension (mm) | A | 450 | 0720 | 0960 | 1200 | 1410 |
| B | 790 | 1300 | 1650 | 2100 | 2440 | |
| C | 630 | 1000 | 1080 | 1380 | 1630 | |
| D | 610 | 0950 | 1270 | 1400 | 1610 | |
Standard Turbo Mill system flow

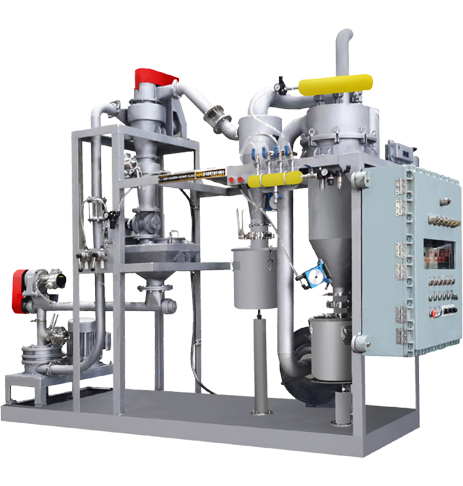

Turbo Mill (Vertical Lab Type) System
