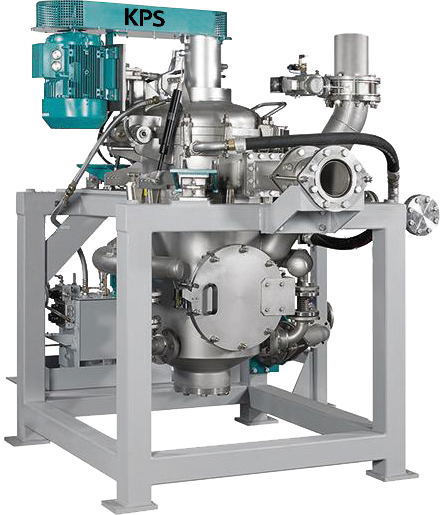

Fluidized Bed Opposed Jet Mill

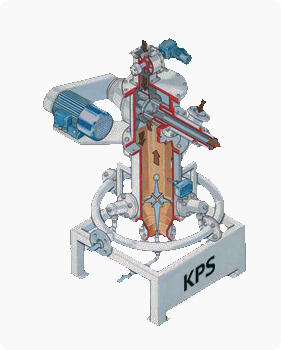

원리
- 분쇄할 제품은 이중 플랩 밸브를 통해 분쇄기 노즐 위에 있는 플랜지 입구로 공급됩니다. 분쇄기 챔버 바닥에 형성된 가속화된 재료의 층은 분쇄기 노즐로부터 나오는 공기 흐름에 의해 유동화된 것입니다. 입자는 공기 흐름에 의해 가속화되어 유동층으로부터 챔버 중심으로 빨려 들어갑니다.
- 공기의 흐름에 따라 챔버 중심에서 입자와 입자끼리의 충돌로 분쇄가 이루어집니다. 입자로 가득찬 공기는 변속 모터로 제어하는 벨트 구동으로 분급기 중앙으로 상승합니다. 거친 입자는 분급기에 의해 배척되어 유동층으로 돌아갑니다.
- 미세 입자는 분쇄 공기와 함께 배출구에서 배출되고 사이클론 또는 필터 시스템으로 분리됩니다.
특징
- 모든 경도의 광범위한 재료를 저오염 분쇄
- 주입 분쇄 ㆍ차가운 가스 (0℃-20℃) ㆍ250℃까지 뜨거운 가스 ㆍ 불활성 가스
- 연구용 실험실 규모 기계 또는 소량 생산량을 포함하여 다양한 기계크기와 더 큰 생산 규모 기계를 통해 제품 생산량을 몇 kg/h에서 몇 t/h까지 분쇄할 수 있습니다
Applications
Specifications
| MODEL | Unit | HKOJ-170 | HKOJ-210 | HKOJ-350 | HKOJ-600 | HKOJ-800 |
|---|---|---|---|---|---|---|
| Air flow* | m3h-1 | 60 | 90 | 330 | 960 | 1920 |
| Number of milling nozzles | pcs. | 3 | 3 | 3 | 3 | 3 |
| Nozzle diameter | mm | 2.1 | 2.6 | 5.0 | 8.5 | 12.0 |
| Milling chamber | mm | 170 | 210 | 350 | 600 | 800 |
| Classifier wheel power max | kW | 0.55 | 1.5 | 2.2 | 7.5 | 1.5 |
| Max. speed | min-1 | 18000 | 12000 | 7000 | 5100 | 3600 |
| Fineness d97 | ㎛ | 2-120 | 2-120 | 2.5-70 | 2.5-80 | 2.5-85 |
| Length(A) | mm | 250 | 500 | 1000 | 1450 | 1800 |
| Depth(B) | mm | 360 | 550 | 1000 | 1450 | 1800 |
| Height(C) | mm | 650 | 800 | 1575 | 2270 | 2880 |
| Weight(approx.) | kg | 80 | 160 | 680 | 1200 | 3000 |
* Air flow based on pressure of 8 bar(abs.) and 20°C
Machines and plant design
